Вертикален ротационен център RPF AM CNC
Машината е предназначена за прозводството на късите (до 500мм) призматични детайли, участвуващи в конструкцията на столовете . Минимална дължина на детайла – 200мм.
Машината да бъде съоръжена със следните агрегати:
1. Захранващ транспортьор

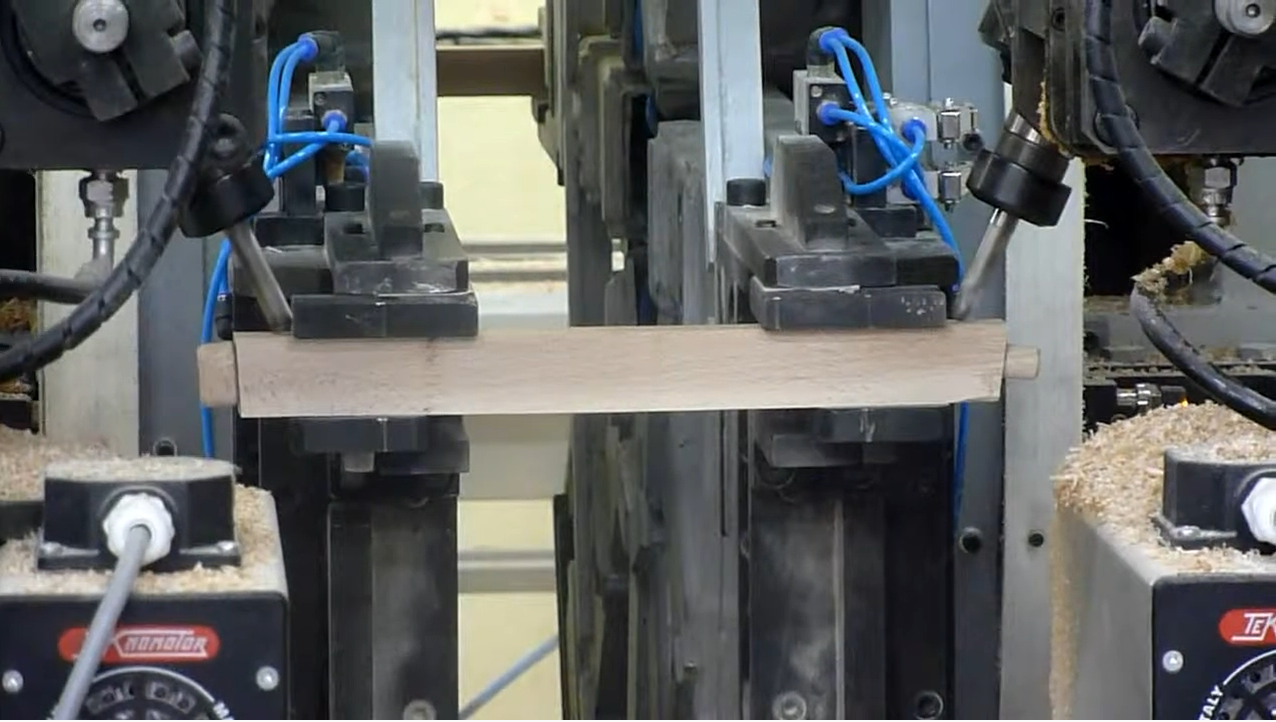

2. Манипулатор за детайли. Начин на действие на манипулатора - манипулаторът за детайли е ротационен тип устройство, което взема детайлите от захранващия транснортьор и ги придвижва стъпково до зоните на работа на съответните работни станции. Челюстите на манипулатора могат да завъртат детайлите на ъгъл ± 90˚ спрямо първоначалното положение на захващане на детайла. По този начин се осигурява възможност за работа по три повърхнини на детайлите. Въртенето на манипулатора се управлява цифрово
3. Станция за овални чепове и уточняване на детайлите по дължина.
- Станциите са два броя – лява и дясна
- Станциите са наклоняеми в двете равнини (вертикална и хоризонтална)
- Уточняването на детайлите по дължина се извършва със инструмента за изработване на овални чепове като се задава овален чеп с отрицателна дебелина. По този начин се избягва закъртването при работа с циркуляр и смяната на инструмент.
- Всяка станция се управлява от 5(пет) цифрови оси -три линейни и две въртящи се. Две от линейните оси са интерполационни.
4. Стапция за челно пробиване на детайлите.
- Станциите са два броя – лява и дясна
- Станциите са наклоняеми и в двете равнини (вертикална и хоризонтална)
- На станциите има възможност за закрепване на пробивни глави.
- Всяка станция се управлява от 6(шест) цифрови оси. Четири линейни и две въртящи. Едната линейна ос е работната. Другите пет са за настройка, като при необходимост също могат да бъдат работни.
5. Стапция за пробиване и фрезоване на детайлите по трите надлъжни повърхнини.
- Станциите са два броя – лява и дясна
- Всяка станция се управлява от 3(три) цифрови линейни оси. Всички оси могат да бъдат работни или настроечни.
6. Стапция за пробиване и фрезоване детайлите по трите надлъжни повърхнини.
- Станциите са два броя – лява и дясна
- Станциите са наклоняеми в една равнина(вертикалната)
- Всяка станция се управлява от 4(четири) цифрови оси. Три линейни и една въртяща.Трите линейни оси могат да бъдат работни или настроечни.Въртящата ос е само настроечна.
7. Изходящ транспортьор.
Технически характеристики
| Макс. дължина на обр. детайл |
500мм | ± 2 |
| Макс. сечение на обр. детайл | 45х70мм | ± 2 |
| Минимална дължина на обр. детайл | 200мм | ± 2 |
| Макс. дебелина на обр. детайл | мм | ± 2 |
| Налягане | 6At | |
| Инсталирана мощност | ~60kW | |
| Ток | ~130A | |
| Производителност | 10-12дет/мин |

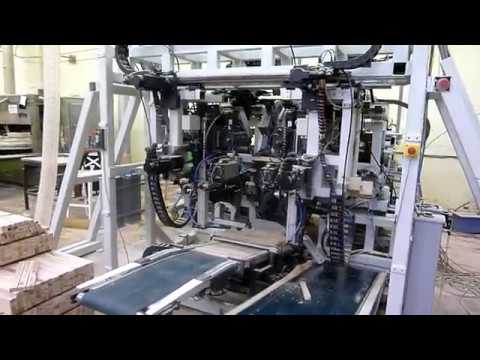

Видео
