Автоматична линия за сглобяване AAL 2M

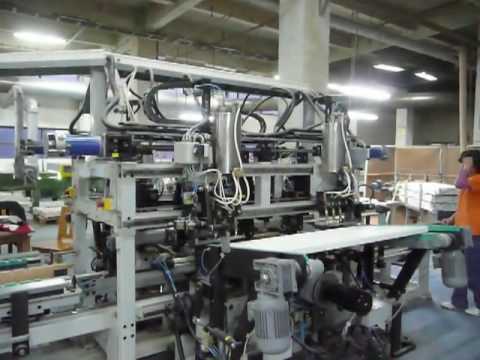

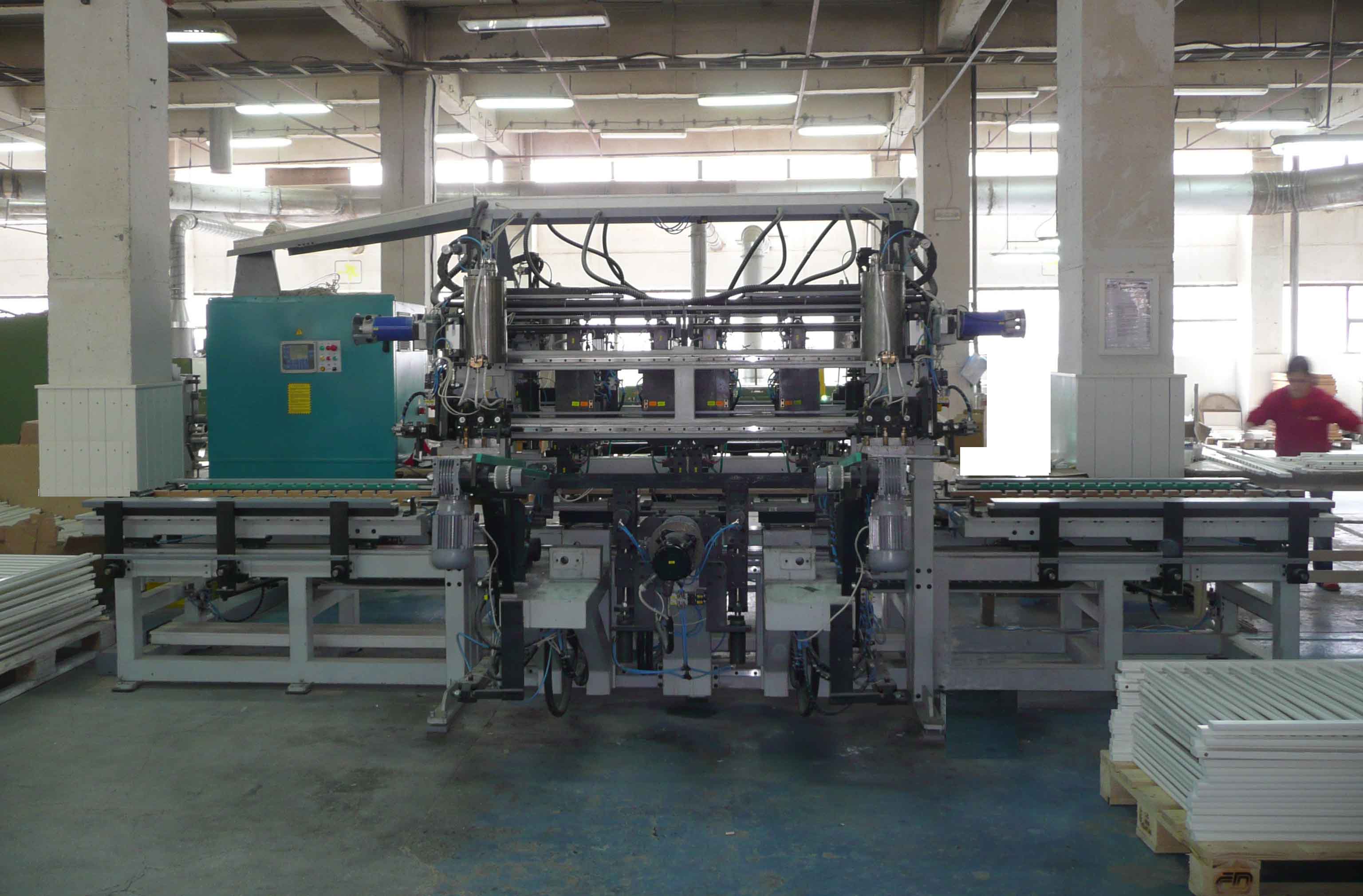

Линията за сглобяване AAL-2M е конструирана и произведена специално за сглобяване на решетки за детски кошари.


Технически данни

Линията за сглобяване е съставена от следните възли и агрегати:



І. Работна маса -  в конструкцията на машината са предвидени две работни маси. Те се състоят от следното:

1. Две групи  държащи устройства ( взаимозаменяеми) за пръчки с разстояние между тях 67 и   71мм.
2. Регулируема система за подравняване на пръчките с различна дължина;
3. Бази за регулиране правия ъгъл на рамката;
4. Серво управление за движението на масата върху линейни лагери.



ІІ. Лентови транспортьори (подаващи) за страничните релси. Те са четири, по два за всяка страна на машината.



1. Пневматичен механизъм за придържане, завъртане и поставяне на релсата в пред притискаща позиция;
2. Лентовите транспортьори се движат върху линейни лагери за лесно настройване на различен размер на рамката.



ІІІ. Пресоваща система.



Притискащата система съдържа:
1. Два серво мотора на линейни лагери, гарантиращи точния размер на готовата рамка;
2. Притискането се осъществява от метални шини, задвижвани от серво моторите.
Серво системата в притискането спомага да се контролира прецизно външният размер на готовата рамка.



ІV. Лепилна система.



Лепилната система е изпълнена от четири лепилни агрегата - по два за всяка страна.
Всеки лепилен агрегат е управляван от серво мотор на линейни лагери.
Агрегатите  имат по три олепиляващи дюзи. Когато дюзата влезне в отвора, впръскващ клапан дозира лепило.  Лепилото в лепилната система се съхранява в четири резервоара, контролирани от дванадесет електрически клапана - по три за всеки резервоар.



V. Система за коване.


Съставена е от осем ковящи пистолета - по четири за всяка страна. Управляват се пневматично. Количеството на пирони в пистолетите се следи автоматично.

VІ. Система за управление.


Съставена е от  програмируем контролер, CNC серво система със осем оси на управление и системен дисплей за настройка и контрол на работата на машината.
